تعديل علي اسي العمليات LG 046 9R / LA76931

بسم الله الرحمن الرحيم
والصلاة والسلام علي رسولنا محمد صل الله عليه وسلم
أستكمال بالمخطط علشان الاعضاء مش عارفة تظبط الموضوع مع الصور
التعديل علي اسي العمليات
بجهاز موديل LG-21CDLRG6
شاسية : ـ MC-058A/B
1.LG 046 9Rالاصل
2.LA 76931 البديل
وهذا الكلام منقول بالحرف من المهندس / ‏محمد الطوخي وهو معنا علي المنتدي ولو اي ملحوظة يرجي ذكرة حتي تعم الفائدة علي الجميع .
*********************************************************
بعد قراءة الموضوع بعناية وجدت الاتي بعد حتي يتم التعديل :ـ
1. يتم فصل رجل رقم (10) من IC العمليات كنترول IC501 الخاصة ABL .
2. يتم نزع IC701 LV1116N نهائي من الشاسية ويوصل رجل رقم 3 مع 14 وكذلك رجل رقم 23 مع 34 حسب المخطط المرفق

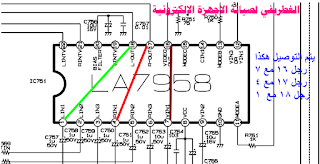

3. يتم كذلك نزع IC751 LA7958N ويتم توصيل رجل رقم 1 مع 18 و رجل 4 مع 17 و رجل 7 مع 16 كما بالمخطط المرفق .
ارجو ان اكون وفقت في وضع النقط فوق الحروف .
تقبلوا تحياتي اخوكم #سيدالغطريفي
لا تنسنوا الدعاء لي والي ابي وامي بالرحمه والمغفرة بظهر الغيب{ امانة }
