ماهو محول الشوبر

https://drive.google.com/open?id=18_BTwfSCil3Kj_a6jL48Xe_qyTlqMm0P

ماهو محول الشوبر

https://drive.google.com/open?id=18_BTwfSCil3Kj_a6jL48Xe_qyTlqMm0P

اسباب الاستاندباي في الاجهزة الصينية

https://drive.google.com/open?id=1SxGo-MoXuxPqJtlTH4zgAtARmsSwxo0E

اسباب الاستاندباي في الاجهزة الصينية

https://drive.google.com/open?id=1SxGo-MoXuxPqJtlTH4zgAtARmsSwxo0E

اسباب خط المنتصف الفيرتكال

https://drive.google.com/open?id=15ICQD9OctVnXN_Tq3eQZcgvYOgyjLVE9

اسباب خط المنتصف الفيرتكال

https://drive.google.com/open?id=15ICQD9OctVnXN_Tq3eQZcgvYOgyjLVE9

اهم الاعطال الفنيه لجهاز سيرونكس شام

 التحميل من هذا الرابط

https://drive.google.com/open?id=1fbsQSQARqpfbzFnNTxzHaqxi8SKGNrJJ

اهم الاعطال الفنيه لجهاز سيرونكس شام

 التحميل من هذا الرابط
https://drive.google.com/open?id=1fbsQSQARqpfbzFnNTxzHaqxi8SKGNrJJ

عطل عمليات LG

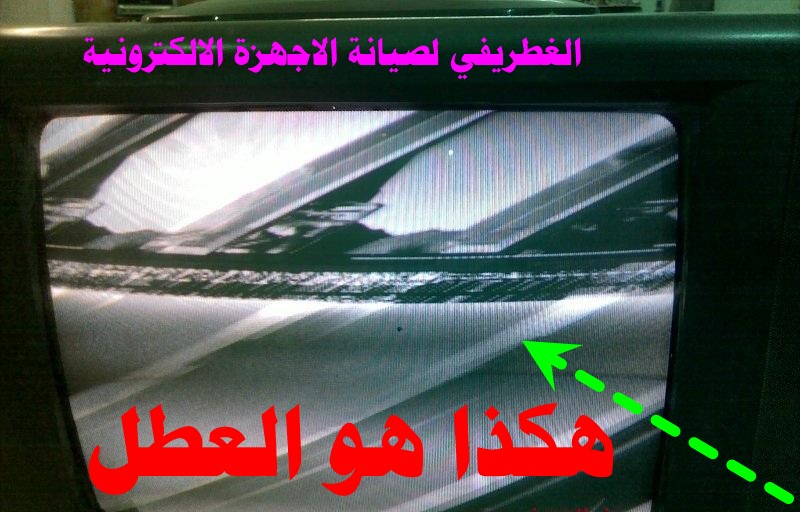

عطل حسب الصورة المرفقة في تلفزيون LG يشتغل بعمليات TDA9381 &
TDA9361 . هذه المعلومة منقولة للامانة لكي يستفيد اعضاء المنتدي. بدل
تغيير العمليات
الاصلاح حسب المخطط هو ربط رجل رقم 41 { الارضي } مع رجل رقم 42 بمقاومة 22 اوم وسوف يزول العطل باذن الله تعالي .
تقبلوا تحياتي اخوكم #سيدالغطريفي
لا تنسنوا الدعاء لي والي ابي وامي بالرحمه والمغفرة بظهر الغيب{ امانة }
*** تابعوني علي جروبي الغطريفي لصيانة الاجهزة الالكترونية
https://www.facebook.com/groups/1975478609361401/
***وكذلك تابعوني علي مدونة سيد الغطريفي للكترونيات
https://sied3000.blogspot.com.eg

عطل عمليات LG

عطل حسب الصورة المرفقة في تلفزيون LG يشتغل بعمليات TDA9381 & TDA9361 . هذه المعلومة منقولة للامانة لكي يستفيد اعضاء المنتدي. بدل تغيير العمليات
الاصلاح حسب المخطط هو ربط رجل رقم 41 { الارضي } مع رجل رقم 42 بمقاومة 22 اوم وسوف يزول العطل باذن الله تعالي .
تقبلوا تحياتي اخوكم #سيدالغطريفي
لا تنسنوا الدعاء لي والي ابي وامي بالرحمه والمغفرة بظهر الغيب{ امانة }
*** تابعوني علي جروبي الغطريفي لصيانة الاجهزة الالكترونية
https://www.facebook.com/groups/1975478609361401/
***وكذلك تابعوني علي مدونة سيد الغطريفي للكترونيات
https://sied3000.blogspot.com.eg

مخطط كامل لرسيفر

التحميل من خلال هذا الرابط



https://drive.google.com/open?id=1RUnLTyshRDt-7Q3V7JuDGG2xmeTrZiAo

تقبلوا تحياتي اخوكم #سيدالغطريفي
لا تنسنوا الدعاء لي والي ابي وامي بالرحمه والمغفرة بظهر الغيب{ امانة }
*** تابعوني علي جروبي الغطريفي لصيانة الاجهزة الالكترونية
https://www.facebook.com/groups/1975478609361401/
***وكذلك تابعوني علي مدونة سيد الغطريفي للكترونيات
https://sied3000.blogspot.com.eg

مخطط كامل لرسيفر

التحميل من خلال هذا الرابط

https://drive.google.com/open?id=1RUnLTyshRDt-7Q3V7JuDGG2xmeTrZiAo
تقبلوا تحياتي اخوكم #سيدالغطريفي
لا تنسنوا الدعاء لي والي ابي وامي بالرحمه والمغفرة بظهر الغيب{ امانة }
*** تابعوني علي جروبي الغطريفي لصيانة الاجهزة الالكترونية
https://www.facebook.com/groups/1975478609361401/
***وكذلك تابعوني علي مدونة سيد الغطريفي للكترونيات
https://sied3000.blogspot.com.eg

عطل الالوان بشاسية صيني منقول للاهمية

عطل منقول للاهمية .....

بيانات الجهاز
المعالج lc863328b
العمليات la76810a
الفيرتكل la78040
الصوت

العطل كما بالصورة في الالوان

تم حل الاصلاح بتغيير الترانزستور رقم V932   على سوكة الشاشة.  A1015

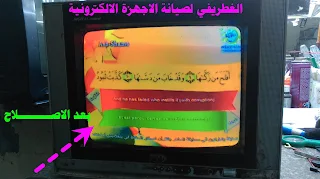

تم زوال العطل كما بالصورة

la4285

عطل الالوان بشاسية صيني منقول للاهمية

عطل منقول للاهمية .....

بيانات الجهاز المعالج lc863328b العمليات la76810a الفيرتكل la78040 الصوت

العطل كما بالصورة في الالوان

تم حل الاصلاح بتغيير الترانزستور رقم V932   على سوكة الشاشة.  A1015

تم زوال العطل كما بالصورة

la4285

فك الرقم السري لاي رسيفر

   https://drive.google.com/open?id=1zidBYoMZIkMfU67Sh1H0DkXxwTtHNkmQ

فك الرقم السري لاي رسيفر

   https://drive.google.com/open?id=1zidBYoMZIkMfU67Sh1H0DkXxwTtHNkmQ

اعطال الرسيفر وطريقة الاصلاح .

https://drive.google.com/open?id=1ucJlRZyCSzKOAFjHX6R9Ne5RBrxfs7-w

اعطال الرسيفر وطريقة الاصلاح .

https://drive.google.com/open?id=1ucJlRZyCSzKOAFjHX6R9Ne5RBrxfs7-w

**** معلومة ****بخصوص وقوع التلفزيون

**** معلومة ****

اذا حضر لك عميل ومعه تلفزيون وقع منه وعايز تتأكد ان الشاشة سليمة

1. انظر الي الشاشة من امام اذا وجدت دائرة كما بالصورة .

2. يبق زور الشاشة مكسور قبل فك الجهاز كما بالصورة المرفقة
تقبلوا تحياتي اخوكم #سيدالغطريفي
لا تنسنوا الدعاء لي والي ابي وامي بالرحمه والمغفرة بظهر الغيب{ امانة }
*** تابعوني علي جروبي الغطريفي لصيانة الاجهزة الالكترونية
https://www.facebook.com/groups/1975478609361401/
***وكذلك تابعوني علي مدونة سيد الغطريفي للكترونيات


**** معلومة ****بخصوص وقوع التلفزيون

**** معلومة ****
اذا حضر لك عميل ومعه تلفزيون وقع منه وعايز تتأكد ان الشاشة سليمة
1. انظر الي الشاشة من امام اذا وجدت دائرة كما بالصورة .
2. يبق زور الشاشة مكسور قبل فك الجهاز كما بالصورة المرفقة
تقبلوا تحياتي اخوكم #سيدالغطريفي
لا تنسنوا الدعاء لي والي ابي وامي بالرحمه والمغفرة بظهر الغيب{ امانة }
*** تابعوني علي جروبي الغطريفي لصيانة الاجهزة الالكترونية
https://www.facebook.com/groups/1975478609361401/
***وكذلك تابعوني علي مدونة سيد الغطريفي للكترونيات


عطل صوت في تلفزيونLG موديل 20CD1RGS

عطل صوت في تلفزيونLG موديل 20CD1RGS

مراحل العطل :ـ
1. الصوت يشتغل في البداية ثم يبدا يختفي بتدريج ...
مراحل الاصلاح :ـ
1.تم تغير IC601 LA42152 .
2. تم التسيمة والتشغيل ظهر الصوت واشتغل طبيعي اكثر من ساعتين متواصل
تقبلوا تحياتي اخوكم #سيدالغطريفي
لا تنسنوا الدعاء لي والي ابي وامي بالرحمه والمغفرة بظهر الغيب{ امانة }
*** تابعوني علي جروبي الغطريفي لصيانة الاجهزة الالكترونية
https://www.facebook.com/groups/1975478609361401/
***وكذلك تابعوني علي مدونة سيد الغطريفي للكترونيات

https://sied3000.blogspot.com.eg



عطل صوت في تلفزيونLG موديل 20CD1RGS

عطل صوت في تلفزيونLG موديل 20CD1RGS
مراحل العطل :ـ
1. الصوت يشتغل في البداية ثم يبدا يختفي بتدريج ...
مراحل الاصلاح :ـ
1.تم تغير IC601 LA42152 .
2. تم التسيمة والتشغيل ظهر الصوت واشتغل طبيعي اكثر من ساعتين متواصل
تقبلوا تحياتي اخوكم #سيدالغطريفي
لا تنسنوا الدعاء لي والي ابي وامي بالرحمه والمغفرة بظهر الغيب{ امانة }
*** تابعوني علي جروبي الغطريفي لصيانة الاجهزة الالكترونية
https://www.facebook.com/groups/1975478609361401/
***وكذلك تابعوني علي مدونة سيد الغطريفي للكترونيات
https://sied3000.blogspot.com.eg



الاسطوانة التعليمية في الصيانة للمبتدئين للمبدع م. عماد ابو فادي

الاسطوانة التعليمية في الصيانة للمبتدئين للمبدع م. عماد ابو فادي

https://drive.google.com/open?id=1TP_nIAR2xOIHMEvFUNmPUhFOp3TiE4Ng

الاسطوانة التعليمية في الصيانة للمبتدئين للمبدع م. عماد ابو فادي

الاسطوانة التعليمية في الصيانة للمبتدئين للمبدع م. عماد ابو فادي
https://drive.google.com/open?id=1TP_nIAR2xOIHMEvFUNmPUhFOp3TiE4Ng

تحويل باور سبلاي الكمبيوتر الي باور تجارب 12v&5V&3.3v

التحميل من الرابط

https://drive.google.com/open?id=1zNhjxhWeUyfhC-meU0xqnUGrp-0yMduK

تحويل باور سبلاي الكمبيوتر الي باور تجارب 12v&5V&3.3v

التحميل من الرابط
https://drive.google.com/open?id=1zNhjxhWeUyfhC-meU0xqnUGrp-0yMduK

دارة الباور في الرسيفرات الميني TIGER F8 و اشباهه

 دارة الباور في الرسيفرات الميني TIGER F8 و اشباهه

تقبلوا تحياتي

#سيدالغطريفي

دارة الباور في الرسيفرات الميني TIGER F8 و اشباهه

 دارة الباور في الرسيفرات الميني TIGER F8 و اشباهه

تقبلوا تحياتي

#سيدالغطريفي

التعرف علي مكونات الشاشة اتش بي 17 للمبتدئين

https://drive.google.com/open?id=13jyze8CS5GsRGTXcy0UTjOcAszSoZf6R

التعرف علي مكونات الشاشة اتش بي 17 للمبتدئين

https://drive.google.com/open?id=13jyze8CS5GsRGTXcy0UTjOcAszSoZf6R

اعطال في شاسية صيني

اعطال في شاسية صيني مكونات لعدم وجود موديل : ـــ

1.بور كهرباء.JCS7N60F .

2.بور اللاين D5023.

3.فيرتكال. D9302B

4.عمليات .TDA11136PS/N3/3/MA3

5.صوت TEA2025B

6.اللاين BSC25.N1579

مراحل العطل :ـ

1. اضاءة حسب الصورة المرفقة

2. خطوط بالشاشة حسب الصورة المرفقة .

مراحل الاصلاح :ـ

1.الاضاءة بالشاشة مكثف C561 160 V 47UF.

2. الخطوط فصل في رجل اللاين حسب الصورة المرفقة

3. تم التسمية والتشغيل زالت جميع الاعطال والحمد لله تعالي حسب الصورة المرفقة

تقبلوا تحياتي اخوكم #سيدالغطريفي

لا تنسنوا الدعاء لي والي ابي وامي بالرحمه والمغفرة بظهر الغيب{ امانة }

*** تابعوني علي جروبي الغطريفي لصيانة الاجهزة الالكترونية

https://www.facebook.com/groups/1975478609361401/

***وكذلك تابعوني علي مدونة سيد الغطريفي للكترونيات

 https://sied3000.blogspot.com.eg

اعطال في شاسية صيني

اعطال في شاسية صيني مكونات لعدم وجود موديل : ـــ

1.بور كهرباء.JCS7N60F .

2.بور اللاين D5023.

3.فيرتكال. D9302B

4.عمليات .TDA11136PS/N3/3/MA3

5.صوت TEA2025B

6.اللاين BSC25.N1579

مراحل العطل :ـ

1. اضاءة حسب الصورة المرفقة

2. خطوط بالشاشة حسب الصورة المرفقة .

مراحل الاصلاح :ـ

1.الاضاءة بالشاشة مكثف C561 160 V 47UF.

2. الخطوط فصل في رجل اللاين حسب الصورة المرفقة

3. تم التسمية والتشغيل زالت جميع الاعطال والحمد لله تعالي حسب الصورة المرفقة

تقبلوا تحياتي اخوكم #سيدالغطريفي

لا تنسنوا الدعاء لي والي ابي وامي بالرحمه والمغفرة بظهر الغيب{ امانة }

*** تابعوني علي جروبي الغطريفي لصيانة الاجهزة الالكترونية

https://www.facebook.com/groups/1975478609361401/

***وكذلك تابعوني علي مدونة سيد الغطريفي للكترونيات

 https://sied3000.blogspot.com.eg

للمبتدئين والهواة المخططات والتلفزيون

https://drive.google.com/open?id=1bF88QewhdHj702ZVrujFHlieIcnFCco7

للمبتدئين والهواة المخططات والتلفزيون

https://drive.google.com/open?id=1bF88QewhdHj702ZVrujFHlieIcnFCco7

*** عطل مغنطة في تلفزيون ترونيدو العربي موديل : 21F7 XEL

*** عطل مغنطة  في تلفزيون ترونيدو العربي موديل : 21F7 XEL
مراحل العطل :ـ
1.عطل مغنطة الشاشة كم بالصورة المرفقة  ...
مراحل الاصلاح :ـ

1. تم ازالة المغنطة بطريقة لمبة السريا حسب الفيديو المرفق .

2. تم تغير PTC
3. تم التشغيل والحمد لله تعالي بدون اي مغنطة علي الشاشة وهذا العطل شائع في تلفزيون ترونيدو.
تقبلوا تحياتي اخوكم #سيدالغطريفي
لا تنسنوا الدعاء لي والي ابي وامي بالرحمه والمغفرة بظهر الغيب{ امانة }
*** تابعوني علي جروبي الغطريفي لصيانة الاجهزة الالكترونية
https://www.facebook.com/groups/1975478609361401
***وكذلك تابعوني علي مدونة سيد الغطريفي للكترونيات


 https://sied3000.blogspot.com.eg



 رابط الفيديو علي قناتي علييوتيوب

https://www.youtube.com/watch?v=cNm_oOoBb30&t=5s

*** عطل مغنطة في تلفزيون ترونيدو العربي موديل : 21F7 XEL

*** عطل مغنطة  في تلفزيون ترونيدو العربي موديل : 21F7 XEL
مراحل العطل :ـ
1.عطل مغنطة الشاشة كم بالصورة المرفقة  ...
مراحل الاصلاح :ـ
1. تم ازالة المغنطة بطريقة لمبة السريا حسب الفيديو المرفق .
2. تم تغير PTC
3. تم التشغيل والحمد لله تعالي بدون اي مغنطة علي الشاشة وهذا العطل شائع في تلفزيون ترونيدو.
تقبلوا تحياتي اخوكم #سيدالغطريفي
لا تنسنوا الدعاء لي والي ابي وامي بالرحمه والمغفرة بظهر الغيب{ امانة }
*** تابعوني علي جروبي الغطريفي لصيانة الاجهزة الالكترونية
https://www.facebook.com/groups/1975478609361401
***وكذلك تابعوني علي مدونة سيد الغطريفي للكترونيات

 https://sied3000.blogspot.com.eg

 رابط الفيديو علي قناتي علييوتيوب
https://www.youtube.com/watch?v=cNm_oOoBb30&t=5s

مخطط تلفزيون جولدي ماتريكس موديل CZ - 16 F 24X+CZ - 21 F 24X+CZ

مخطط تلفزيون جولدي ماتريكس موديل

CZ - 16 F 24X+CZ - 21 F 24X+CZ

نوع الملف PDF

لن تجد هذا المخطط علي اي منتدي اخر للعلم

تقبلوا تحياتي اخوكم #سيدالغطريفي

لا تنسنوا الدعاء لي والي ابي وامي بالرحمه والمغفرة بظهر الغيب{ امانة }

*** تابعوني علي جروبي الغطريفي لصيانة الاجهزة الالكترونية

https://www.facebook.com/groups/1975478609361401/

***وكذلك تابعوني علي مدونة سيد الغطريفي للكترونيات

https://sied3000.blogspot.com.eg

التحميل من هذا الرابط

https://drive.google.com/open?id=1RyVyiayrbRYr9_ixxS8LO0BOtFvxu5kx

مخطط تلفزيون جولدي ماتريكس موديل CZ - 16 F 24X+CZ - 21 F 24X+CZ

مخطط تلفزيون جولدي ماتريكس موديل

CZ - 16 F 24X+CZ - 21 F 24X+CZ

نوع الملف PDF

لن تجد هذا المخطط علي اي منتدي اخر للعلم

تقبلوا تحياتي اخوكم #سيدالغطريفي

لا تنسنوا الدعاء لي والي ابي وامي بالرحمه والمغفرة بظهر الغيب{ امانة }

*** تابعوني علي جروبي الغطريفي لصيانة الاجهزة الالكترونية

https://www.facebook.com/groups/1975478609361401/

***وكذلك تابعوني علي مدونة سيد الغطريفي للكترونيات

https://sied3000.blogspot.com.eg

التحميل من هذا الرابط

https://drive.google.com/open?id=1RyVyiayrbRYr9_ixxS8LO0BOtFvxu5kx

عطل بور في تلفزيون توشيبا موديل 21W12XEL

عطل بور في تلفزيون توشيبا موديل 21W12XEL
مراحل العطل :ـ
1.لمبة البيان غير منورة بالرغم من سلامة دائرة البور.
مراحل الاصلاح :ـ

1.تم تغير مكثف C864 50 V 47UF خلف مبردSTR وتم التسمية اقلع الجهاز بدون
اي مشاكل حسب الصورة المرفقة وكذلك مرفق المخطط الي المكثف بمكان المكثف .
تقبلوا تحياتي اخوكم #سيدالغطريفي
لا تنسنوا الدعاء لي والي ابي وامي بالرحمه والمغفرة بظهر الغيب{ امانة }
*** تابعوني علي جروبي الغطريفي لصيانة الاجهزة الالكترونية https://www.facebook.com/groups/1975478609361401/
***وكذلك تابعوني علي مدونة سيد الغطريفي للكترونيات https://sied3000.blogspot.com.eg

عطل بور في تلفزيون توشيبا موديل 21W12XEL

عطل بور في تلفزيون توشيبا موديل 21W12XEL
مراحل العطل :ـ
1.لمبة البيان غير منورة بالرغم من سلامة دائرة البور.
مراحل الاصلاح :ـ
1.تم تغير مكثف C864 50 V 47UF خلف مبردSTR وتم التسمية اقلع الجهاز بدون اي مشاكل حسب الصورة المرفقة وكذلك مرفق المخطط الي المكثف بمكان المكثف .
تقبلوا تحياتي اخوكم #سيدالغطريفي
لا تنسنوا الدعاء لي والي ابي وامي بالرحمه والمغفرة بظهر الغيب{ امانة }
*** تابعوني علي جروبي الغطريفي لصيانة الاجهزة الالكترونية https://www.facebook.com/groups/1975478609361401/
***وكذلك تابعوني علي مدونة سيد الغطريفي للكترونيات https://sied3000.blogspot.com.eg

طريقة ازالة المغنطة من شاشة التلفزيون بلمبة السريا

السلام عليكم ورحمه الله وبركاته

اضع لكم اليوم فيديو طريقة ازالة المغنطة من شاشة التلفزيون بلمبة السريا

علي قناتي علي اليوتيوب / الغطريفي لصيانةالاجهزة الالكترونية

لا تنسوا الاشتراك بقناتي وعمل لايك الي القناة

https://youtu.be/cNm_oOoBb30

طريقة ازالة المغنطة من شاشة التلفزيون بلمبة السريا

السلام عليكم ورحمه الله وبركاته
اضع لكم اليوم فيديو طريقة ازالة المغنطة من شاشة التلفزيون بلمبة السريا
علي قناتي علي اليوتيوب / الغطريفي لصيانةالاجهزة الالكترونية
لا تنسوا الاشتراك بقناتي وعمل لايك الي القناة
https://youtu.be/cNm_oOoBb30

*** عطل خبيث في تلفزيون ترونيدو العربي تاخير التشغيل موديل : 21F7 XEL

*** عطل خبيث في تلفزيون ترونيدو العربي موديل : 21F7 XEL

مراحل العطل :ـ

1.تأخير في التشغيل ووضع الفيش اكثر من مرة والانتظار فترة طويلة حتي يشتغل الجهاز ...

مراحل الاصلاح :ـ

1. تم الكشف علي مسمبات تأخير التشغيل بدائرة البور كل المكثفات سليمة وبعد فترة طويلة من العمل في الجهاز وجد ان 110 غيرموجودة بعد وضع فيشة الكهرباء المفاجئة ........ هي وجود بفه زرقاء رقمة C833 بقيمة 221K 1KV عليه علامة سخونة شديدة بجوار المكثف 160فولت .

2.تم تغييرة واقلع الجهاز من اول مرة تم التجربة اكثر من مرة وفي كل الحالات يقلع الجهاز اول وضع فيشة في الكهرباء .

3. تم التشغيل والحمد لله تعالي بدون اي مشاكل في تأخير تشغيل .

تقبلوا تحياتي اخوكم #سيدالغطريفي

لا تنسنوا الدعاء لي والي ابي وامي بالرحمه والمغفرة بظهر الغيب{ امانة }

*** تابعوني علي جروبي الغطريفي لصيانة الاجهزة الالكترونية

https://www.facebook.com/groups/1975478609361401

***وكذلك تابعوني علي مدونة سيد الغطريفي للكترونيات

https://sied3000.blogspot.com.eg
