عطل بتلفزيون LG موديل: LG- CF-20D23

بسم الله الرحمن الرحيم
والصلاة والسلام علي رسولنا محمد صل الله عليه وسلم
تلفزيون LG موديل: LG- CF-20D23
شاسية : MC-84A
مظاهر العطل :ـ
1.الجهاز لمبة البيان غير مضاءة . والتاخير في التشغيل .
2.بهتان الالوان بعد اصلاح العطل الاول.
مراحل الاصلاح :ـ
1.بعد قياس الفولتات والتأكد منه . كلة مضبوطة .
2. تم تغيير مكثف بدائرةالبور C801 35 V100UF
3.تم تغيير مكثف بحوار اللاين C744 250V4.7UF

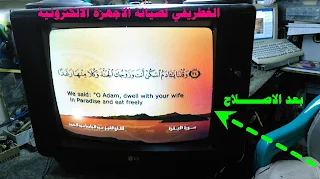

4.تم التسمية والتشغيل اقلع الجهاز من اول الضغط علي مفتاح البور وكذلك زوال بهتان الالوان وذلك حسب الصور المرفقة .
تقبلوا تحياتي اخوكم #سيدالغطريفي
لا تنسنوا الدعاء لي والي ابي وامي بالرحمه والمغفرة بظهر الغيب{ امانة }
*** تابعوني علي جروبي الغطريفي لصيانة الاجهزة الالكترونية
https://www.facebook.com/groups/1975478609361401/
***وكذلك تابعوني علي مدونة سيد الغطريفي للكترونيات
https://sied3000.blogspot.com.eg

*******************************************************************************

عطل بتلفزيون LG موديل: LG- CF-20D23

بسم الله الرحمن الرحيم
والصلاة والسلام علي رسولنا محمد صل الله عليه وسلم
تلفزيون LG موديل: LG- CF-20D23
شاسية : MC-84A
مظاهر العطل :ـ
1.الجهاز لمبة البيان غير مضاءة . والتاخير في التشغيل .
2.بهتان الالوان بعد اصلاح العطل الاول.
مراحل الاصلاح :ـ
1.بعد قياس الفولتات والتأكد منه . كلة مضبوطة .
2. تم تغيير مكثف بدائرةالبور C801 35 V100UF
3.تم تغيير مكثف بحوار اللاين C744 250V4.7UF
4.تم التسمية والتشغيل اقلع الجهاز من اول الضغط علي مفتاح البور وكذلك زوال بهتان الالوان وذلك حسب الصور المرفقة .
تقبلوا تحياتي اخوكم #سيدالغطريفي
لا تنسنوا الدعاء لي والي ابي وامي بالرحمه والمغفرة بظهر الغيب{ امانة }
*** تابعوني علي جروبي الغطريفي لصيانة الاجهزة الالكترونية
https://www.facebook.com/groups/1975478609361401/
***وكذلك تابعوني علي مدونة سيد الغطريفي للكترونيات
https://sied3000.blogspot.com.eg

*******************************************************************************

اصلاح عطل خبيث صوت في تلفزيون LG موديل 21F5AGE

بسم الله الرحمن الرحيم
والصلاة والسلام علي رسولنا محمد صل الله عليه وسلم

تم بعون الله اصلاح عطل خبيث في تلفزيون LG موديل 21F5AGE
شاسية WC-059A/B
مظاهر العطل : ـــــ
وجود زنه شديدة في الصوت بعد نصف ساعة من التشغيل وصوت طقطقة شديدة في الصوت ووش شديد جدااااااااا.
خطوات الاصلاح :ـــــ
1. يتم نزع الجنبر رقم بالشاسية j619 .
2. ويتم تركيب بدلا الجنبر مقاومة 27 اوم و1 وات { أحمر . بنفسجي . اسود . ذهبي }

3. وذلك لتخفيض الفولت الواصل الي الرجل رقم 17 في IC LV1116N رقم
بالشاسية (701 I )من 13.5 فولت الي 9 فولت وذلك حسب الداتا شيت الخاصة بــ
IC LV1116N الذي اقصي تحمل فولت لها هو 9 فولت .
4 . تم التشغيل الفعلي للجهاز والصوت 100% جميل بدون اي زنه او وش او طقطقة لمدة 4 ساعات متواصلة 5تقبلوا تحياتي اخوكم #سيدالغطريفي
لا تنسنوا الدعاء لي والي ابي وامي بالرحمه والمغفرة بظهر الغيب{ امانة }
*** تابعوني علي جروبي الغطريفي لصيانة الاجهزة الالكترونية
https://www.facebook.com/groups/1975478609361401/
***وكذلك تابعوني علي مدونة سيد الغطريفي للكترونيات
https://sied3000.blogspot.com.eg

اصلاح عطل خبيث صوت في تلفزيون LG موديل 21F5AGE

بسم الله الرحمن الرحيم
والصلاة والسلام علي رسولنا محمد صل الله عليه وسلم
تم بعون الله اصلاح عطل خبيث في تلفزيون LG موديل 21F5AGE
شاسية WC-059A/B
مظاهر العطل : ـــــ
وجود زنه شديدة في الصوت بعد نصف ساعة من التشغيل وصوت طقطقة شديدة في الصوت ووش شديد جدااااااااا.
خطوات الاصلاح :ـــــ
1. يتم نزع الجنبر رقم بالشاسية j619 .
2. ويتم تركيب بدلا الجنبر مقاومة 27 اوم و1 وات { أحمر . بنفسجي . اسود . ذهبي }
3. وذلك لتخفيض الفولت الواصل الي الرجل رقم 17 في IC LV1116N رقم بالشاسية (701 I )من 13.5 فولت الي 9 فولت وذلك حسب الداتا شيت الخاصة بــ IC LV1116N الذي اقصي تحمل فولت لها هو 9 فولت .
4 . تم التشغيل الفعلي للجهاز والصوت 100% جميل بدون اي زنه او وش او طقطقة لمدة 4 ساعات متواصلة 5تقبلوا تحياتي اخوكم #سيدالغطريفي
لا تنسنوا الدعاء لي والي ابي وامي بالرحمه والمغفرة بظهر الغيب{ امانة }
*** تابعوني علي جروبي الغطريفي لصيانة الاجهزة الالكترونية
https://www.facebook.com/groups/1975478609361401/
***وكذلك تابعوني علي مدونة سيد الغطريفي للكترونيات
https://sied3000.blogspot.com.eg

عطل استاندباي في شاسية صيني KB-3150 بالرغم من اضاءة لمبة البيان .

بسم الله الرحمن الرحيم

والصلاة والسلام علي رسولنا محمد صل الله عليه وسلم

عطل استاندباي في شاسية صيني KB-3150 بالرغم من اضاءة لمبة البيان .

1. بوركهرباء H5287

2. عمليات LA76936Y

3. بور اللاين TT2190

4. فيرت LA78040B

5. صوت TDA2003

مظاهر العطل :ـ

1. لمبة مضاءة والجهاز استاندباي .

مراحل الاصلاح ..

1. تم فتح الجهاز لاوقياس الفولت علي بور اللاين وجد 15V

2. تم نزع المكثف C561 160V 47 UF وظاهريا سليم وعند قياسة وجد عاطل .

3. تم تركيب مكثف بدلا منه 160V47 UF

4. تم التسمية والشتغيل اقلع الجهاز من حالة الاستاندباي ومرفق الصور قطع الغيار التي تم تغييرها

تقبلوا تحياتي اخوكم #سيدالغطريفي

لا تنسنوا الدعاء لي والي ابي وامي بالرحمه والمغفرة بظهر الغيب{ امانة }

*** تابعوني علي جروبي الغطريفي لصيانة الاجهزة الالكترونية

https://www.facebook.com/groups/1975478609361401/

***وكذلك تابعوني علي مدونة سيد الغطريفي للكترونيات

 https://sied3000.blogspot.com.eg

****************************************************************

عطل استاندباي في شاسية صيني KB-3150 بالرغم من اضاءة لمبة البيان .

بسم الله الرحمن الرحيم

والصلاة والسلام علي رسولنا محمد صل الله عليه وسلم

عطل استاندباي في شاسية صيني KB-3150 بالرغم من اضاءة لمبة البيان .

1. بوركهرباء H5287

2. عمليات LA76936Y

3. بور اللاين TT2190

4. فيرت LA78040B

5. صوت TDA2003

مظاهر العطل :ـ

1. لمبة مضاءة والجهاز استاندباي .

مراحل الاصلاح ..

1. تم فتح الجهاز لاوقياس الفولت علي بور اللاين وجد 15V

2. تم نزع المكثف C561 160V 47 UF وظاهريا سليم وعند قياسة وجد عاطل .

3. تم تركيب مكثف بدلا منه 160V47 UF

4. تم التسمية والشتغيل اقلع الجهاز من حالة الاستاندباي ومرفق الصور قطع الغيار التي تم تغييرها

تقبلوا تحياتي اخوكم #سيدالغطريفي

لا تنسنوا الدعاء لي والي ابي وامي بالرحمه والمغفرة بظهر الغيب{ امانة }

*** تابعوني علي جروبي الغطريفي لصيانة الاجهزة الالكترونية

https://www.facebook.com/groups/1975478609361401/

***وكذلك تابعوني علي مدونة سيد الغطريفي للكترونيات

 https://sied3000.blogspot.com.eg

****************************************************************

عطل استاندباي في تلفزيون ATA تلفزيونATA موديل: 2110 شاسية :KB-3152-C

بسم الله الرحمن الرحيم

والصلاة والسلام علي رسولنا محمد صل الله عليه وسلم

عطل استاندباي في تلفزيون ATA
تلفزيونATA موديل: 2110 شاسية :KB-3152-C

مظاهر العطل :ـ
1. لمبة مضاءة والجهاز استاندباي .
مراحل الاصلاح ..
1. تم فتح الجهاز وجد البفة C436 محروقة تم تغيير ومعرفة قيمته عن طريق المخطط 471K 2V

2. تم التشغيل الجهاز كم هو تم قياس الفولت علي بور اللاين وجد صفر تم
قياس 110 علي الدايود 110 موجود تم تتبع خط 110 فولت وجد ان المقاومة R470
محروقة .
3.تم معرفته قيمته من خلال المخطط 1.8 اوم 2 وات تم التغيير وقياس الفولت وجد 110 فولت وصلت الي بور اللاين
4. تم التسمية والشتغيل اقلع الجهاز من حالة الاستاندباي ومرفق الصور قطع الغيار التي تم تغييرها
تقبلوا تحياتي اخوكم #سيدالغطريفي
لا تنسنوا الدعاء لي والي ابي وامي بالرحمه والمغفرة بظهر الغيب{ امانة }
*** تابعوني علي جروبي الغطريفي لصيانة الاجهزة الالكترونية
https://www.facebook.com/groups/1975478609361401/
***وكذلك تابعوني علي مدونة سيد الغطريفي للكترونيات
  https://sied3000.blogspot.com.eg

**********************************************************************************

عطل استاندباي في تلفزيون ATA تلفزيونATA موديل: 2110 شاسية :KB-3152-C

بسم الله الرحمن الرحيم
والصلاة والسلام علي رسولنا محمد صل الله عليه وسلم
عطل استاندباي في تلفزيون ATA
تلفزيونATA موديل: 2110 شاسية :KB-3152-C
مظاهر العطل :ـ
1. لمبة مضاءة والجهاز استاندباي .
مراحل الاصلاح ..
1. تم فتح الجهاز وجد البفة C436 محروقة تم تغيير ومعرفة قيمته عن طريق المخطط 471K 2V
2. تم التشغيل الجهاز كم هو تم قياس الفولت علي بور اللاين وجد صفر تم قياس 110 علي الدايود 110 موجود تم تتبع خط 110 فولت وجد ان المقاومة R470 محروقة .
3.تم معرفته قيمته من خلال المخطط 1.8 اوم 2 وات تم التغيير وقياس الفولت وجد 110 فولت وصلت الي بور اللاين
4. تم التسمية والشتغيل اقلع الجهاز من حالة الاستاندباي ومرفق الصور قطع الغيار التي تم تغييرها
تقبلوا تحياتي اخوكم #سيدالغطريفي
لا تنسنوا الدعاء لي والي ابي وامي بالرحمه والمغفرة بظهر الغيب{ امانة }
*** تابعوني علي جروبي الغطريفي لصيانة الاجهزة الالكترونية
https://www.facebook.com/groups/1975478609361401/
***وكذلك تابعوني علي مدونة سيد الغطريفي للكترونيات
  https://sied3000.blogspot.com.eg

**********************************************************************************

كيفية الدخول علي سرفيس تلفزيون { LG }

كيفية الدخول علي سرفيس تلفزيون

  LG

التحميل من خلال هذا الرابط

نوع الملف

PDF

 https://drive.google.com/open?id=1hQ7HMISFu8OfvodSYyTEhzoJhG9UVf0Q

كيفية الدخول علي سرفيس تلفزيون { LG }

كيفية الدخول علي سرفيس تلفزيون

  LG

التحميل من خلال هذا الرابط

نوع الملف

PDF

 https://drive.google.com/open?id=1hQ7HMISFu8OfvodSYyTEhzoJhG9UVf0Q

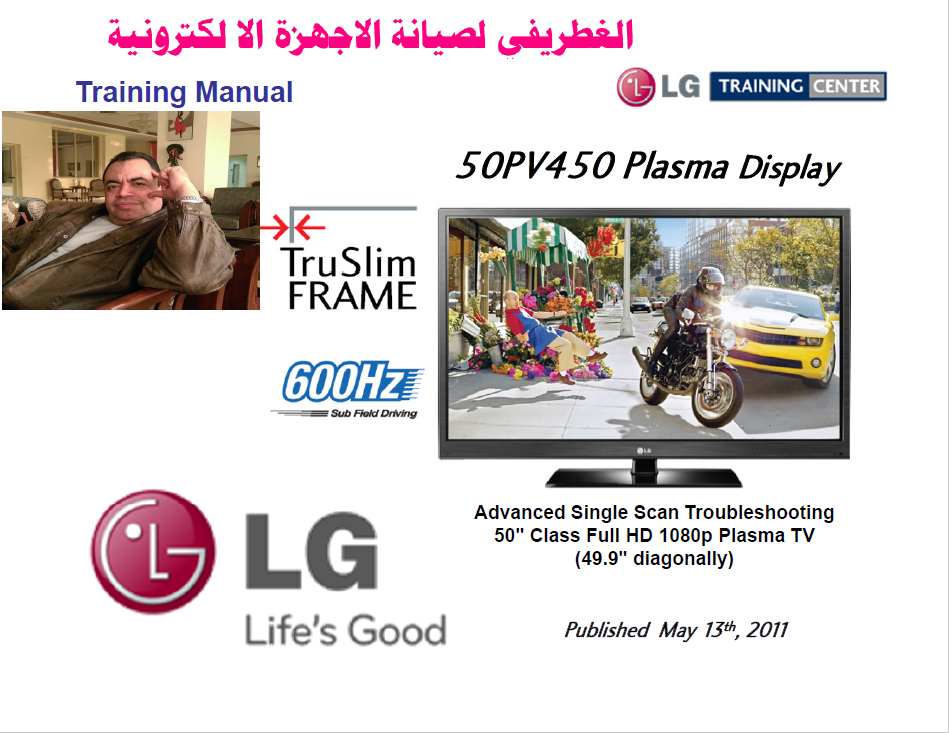

مخطط شاشة ال جي : LG-50PV450

وتتوالي الهدايا علي اعضاء المنتديات

اليكم اليوم

 التحميل من خلال الرابط التالي

https://drive.google.com/open?id=1h-RGgV_SymWC5EVBUfSUboieWs6-8BJv

مخطط شاشة ال جي : LG-50PV450

مخطط شاشة ال جي : LG-50PV450

وتتوالي الهدايا علي اعضاء المنتديات
اليكم اليوم

 التحميل من خلال الرابط التالي

https://drive.google.com/open?id=1h-RGgV_SymWC5EVBUfSUboieWs6-8BJv

مخطط شاشة ال جي : LG-50PV450

عطل فيرتكال في تلفزيون ATA

بسم الله الرحمن الرحيم

والصلاة والسلام علي رسولنا محمد صل الله عليه وسلم

عطل فيرتكال في تلفزيون ATA

تلفزيونATA موديل: 2132 شاسية :KB-3150

مظاهر العطل :ـ
1. عطل فيرتكال حسب الصورة المرفقة
2.عطل تاني بعد اصلاح الفرتكال خطوط علي الشاشة حسب الصورة المرفقة .
مراحل الاصلاح ..
1. تم تغير N451 LA78040 .
2. تم تغيير مكثف C452 35V100 الي الخطوط اعلي الشاشة .
3.تم التسمية والتشغيل زال العطل ,والحمد لله تعالي .
4. مرفق الصور قطع الغيار التي تم تغييرة
تقبلوا تحياتي اخوكم #سيدالغطريفي
لا تنسنوا الدعاء لي والي ابي وامي بالرحمه والمغفرة بظهر الغيب{ امانة }
*** تابعوني علي جروبي الغطريفي لصيانة الاجهزة الالكترونية
https://www.facebook.com/groups/1975478609361401/
***وكذلك تابعوني علي مدونة سيد الغطريفي للكترونيات
https://sied3000.blogspot.com.eg

عطل فيرتكال في تلفزيون ATA

بسم الله الرحمن الرحيم
والصلاة والسلام علي رسولنا محمد صل الله عليه وسلم
عطل فيرتكال في تلفزيون ATA
تلفزيونATA موديل: 2132 شاسية :KB-3150
مظاهر العطل :ـ
1. عطل فيرتكال حسب الصورة المرفقة
2.عطل تاني بعد اصلاح الفرتكال خطوط علي الشاشة حسب الصورة المرفقة .
مراحل الاصلاح ..
1. تم تغير N451 LA78040 .
2. تم تغيير مكثف C452 35V100 الي الخطوط اعلي الشاشة .
3.تم التسمية والتشغيل زال العطل ,والحمد لله تعالي .
4. مرفق الصور قطع الغيار التي تم تغييرة
تقبلوا تحياتي اخوكم #سيدالغطريفي
لا تنسنوا الدعاء لي والي ابي وامي بالرحمه والمغفرة بظهر الغيب{ امانة }
*** تابعوني علي جروبي الغطريفي لصيانة الاجهزة الالكترونية
https://www.facebook.com/groups/1975478609361401/
***وكذلك تابعوني علي مدونة سيد الغطريفي للكترونيات
https://sied3000.blogspot.com.eg
