عطل استادباي في تلفزيون توشيبا موديل : 16K3 XEL

عطل في تلفزيون توشيبا موديل : 16K3 XEL

مراحل العطل :ـ

1. الجهاز لمبة البيان مضاءة وتنخفض قليلا دون اقلاع .

مراحل الاصلاح .

1. تم قياس الفولت علي الفيوز 110 وجد 83 فولت حتي بعد اعطاءة نبضة التشغيل من الريموت او من البرست .

2. تم نزع الفيوز وقياس الفولت وجد 83 فولت في وضع الاستاندباي وعند اعطاءة نبضة التشغيل يرتفع الي 130 فولت .

3. واذا دل هذا يدل علي ان العطل انحصر في دائرة الفيرتكال .

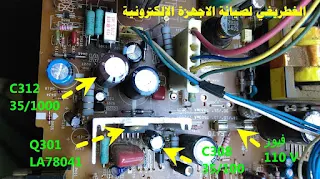

4. تم تغير Q301 LA78041 ,وتغيير كذلك مكثف (مهم جداا) C308 35/100 وتغير
مكثف C312 35/1000 حيث وجد عليه اثار بداية انتفاخ من اعلي .

5. . تم التسمية والتشغيل اقلع الجهاز مباشرتنا والحمد لله تعالي .

تقبلوا تحياتي اخوكم #سيدالغطريفي

لا تنسنوا الدعاء لي والي ابي وامي بالرحمه والمغفرة بظهر الغيب{ امانة }

*** تابعوني علي جروبي الغطريفي لصيانة الاجهزة الالكترونية

https://www.facebook.com/groups/1975478609361401/

*****************************************************

عطل استادباي في تلفزيون توشيبا موديل : 16K3 XEL

عطل في تلفزيون توشيبا موديل : 16K3 XEL
مراحل العطل :ـ
1. الجهاز لمبة البيان مضاءة وتنخفض قليلا دون اقلاع .
مراحل الاصلاح .
1. تم قياس الفولت علي الفيوز 110 وجد 83 فولت حتي بعد اعطاءة نبضة التشغيل من الريموت او من البرست .
2. تم نزع الفيوز وقياس الفولت وجد 83 فولت في وضع الاستاندباي وعند اعطاءة نبضة التشغيل يرتفع الي 130 فولت .
3. واذا دل هذا يدل علي ان العطل انحصر في دائرة الفيرتكال .
4. تم تغير Q301 LA78041 ,وتغيير كذلك مكثف (مهم جداا) C308 35/100 وتغير مكثف C312 35/1000 حيث وجد عليه اثار بداية انتفاخ من اعلي .
5. . تم التسمية والتشغيل اقلع الجهاز مباشرتنا والحمد لله تعالي .
تقبلوا تحياتي اخوكم #سيدالغطريفي
لا تنسنوا الدعاء لي والي ابي وامي بالرحمه والمغفرة بظهر الغيب{ امانة }
*** تابعوني علي جروبي الغطريفي لصيانة الاجهزة الالكترونية
https://www.facebook.com/groups/1975478609361401/
*****************************************************

عطل خبيث في تلفزيون توشيبا IQ موديل : 25QF5P

عطل خبيث في تلفزيون توشيبا IQ موديل : 25QF5P
باذن الله تعالي سوف نستخدم الحواس الاربعة الذي انعم الله علينا بها في
تحديد اعطال بالاجهزة الالكترونية

 1.حاسة البصر
2.حاسة السمع
3.حاسة الشم
4.حاسة اللمس
مراحل العطل :ـ
1. قاطع باور نهائي ولمبة البيان غير مضاءة .
2. تم فتح الجهاز وجد الفيوز 220 منفجر وقيمته 250V/4 A
مراحل الاصلاح .
1. يجب الكشف اولا علي مسبب انفجارفيوز الحماية .
2. تم وضع فيوز 4A بدل منه وتشغيل الجهاز علي لمبة السريا وجد توهج لمبة سريا دون انخفاض اضاءتة .
3. اذا دل هذا انما يدل علي وجود شورت في دائرة الباور .

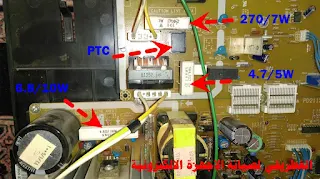

4. تم فحص البريدج وجد سليم تم فحص المقومات الخزفية { الاسمنتية } وجدت سليمة 270/7W و 4.7/5W و 6.8/10W وفحص STR-X6469

5.ناتي لاستخدم حاسة اللمس في هذا العطل وهي وجود سخونه غير طبيعة علي
المقاومة R811 270/7W وكذلك المقاومة PTC R808 بالرغم عدم وجود علي
ظواهر عليه المتصلة بالمقاومة R811 .
6. دل هذا علي وجود شورت داخلي في PTC R811 .
7. تم تغييرة بواحدة جديدة والتسمية والتشغيل علي لمبة السريا اولا تلاحظ انارة اللمبة انارة خافته ويدل علي هذا زوال الشورت
8. تم التسمية والتركيب علي 220 فولت مباشر اقلع الجهاز والحمد لله تعالي .
9. اسف علي الاطالة ولكن احبيت اشرح العطل هذا بالتفصيل واستخدم الحواس في كشف الاعطال حيث يوجد بيننا مبتدئين في الصيانة .
10. تم التسميه والتشغيل والحمد لله تعالي .
تقبلوا تحياتي اخوكم #سيدالغطريفي
لا تنسنوا الدعاء لي والي ابي وامي بالرحمه والمغفرة بظهر الغيب{ امانة }

*** تابعوني علي جروبي الغطريفي لصيانة الاجهزة الالكترونية

https://www.facebook.com/groups/1975478609361401


**************************************************

عطل خبيث في تلفزيون توشيبا IQ موديل : 25QF5P

عطل خبيث في تلفزيون توشيبا IQ موديل : 25QF5P
باذن الله تعالي سوف نستخدم الحواس الاربعة الذي انعم الله علينا بها في تحديد اعطال بالاجهزة الالكترونية

 1.حاسة البصر
2.حاسة السمع
3.حاسة الشم
4.حاسة اللمس
مراحل العطل :ـ
1. قاطع باور نهائي ولمبة البيان غير مضاءة .
2. تم فتح الجهاز وجد الفيوز 220 منفجر وقيمته 250V/4 A
مراحل الاصلاح .
1. يجب الكشف اولا علي مسبب انفجارفيوز الحماية .
2. تم وضع فيوز 4A بدل منه وتشغيل الجهاز علي لمبة السريا وجد توهج لمبة سريا دون انخفاض اضاءتة .
3. اذا دل هذا انما يدل علي وجود شورت في دائرة الباور .
4. تم فحص البريدج وجد سليم تم فحص المقومات الخزفية { الاسمنتية } وجدت سليمة 270/7W و 4.7/5W و 6.8/10W وفحص STR-X6469
5.ناتي لاستخدم حاسة اللمس في هذا العطل وهي وجود سخونه غير طبيعة علي المقاومة R811 270/7W وكذلك المقاومة PTC R808 بالرغم عدم وجود علي ظواهر عليه المتصلة بالمقاومة R811 .
6. دل هذا علي وجود شورت داخلي في PTC R811 .
7. تم تغييرة بواحدة جديدة والتسمية والتشغيل علي لمبة السريا اولا تلاحظ انارة اللمبة انارة خافته ويدل علي هذا زوال الشورت
8. تم التسمية والتركيب علي 220 فولت مباشر اقلع الجهاز والحمد لله تعالي .
9. اسف علي الاطالة ولكن احبيت اشرح العطل هذا بالتفصيل واستخدم الحواس في كشف الاعطال حيث يوجد بيننا مبتدئين في الصيانة .
10. تم التسميه والتشغيل والحمد لله تعالي .
تقبلوا تحياتي اخوكم #سيدالغطريفي
لا تنسنوا الدعاء لي والي ابي وامي بالرحمه والمغفرة بظهر الغيب{ امانة }

*** تابعوني علي جروبي الغطريفي لصيانة الاجهزة الالكترونية
https://www.facebook.com/groups/1975478609361401


**************************************************

عطل {عطل بروتكشن } وصوت ضعيف في تلفزيون توشيبا موديل : 25N7 XEL

عطل {عطل بروتكشن } وصوت ضعيف في تلفزيون توشيبا موديل : 25N7 XEL

 مراحل العطل :ـ

1. الجهاز لمبة البيان مضاءة ولا يوجد اقلاع والفولت علي الفيوز بالمنتصف 74 فولت وتم رفعة برضة 74 فولت {عطل بروتكشن }

2. بعدالاصلاح وجد الصوت ضعيف علي الثلاث سماعات .

مراحل الاصلاح :ـ

1.تم تغير المتكاملة Z801 HIC1015 اقلع الجهاز مباشرتنا وعاد الفولت الطبيعي 130 فولت .

2. بعد التشغيل وجد الصوت ضعيف تم تغيير المكثفات دون جدوي واخيرا تم نزع
(3) ترانزستور Q607 & Q608 & Q609 عاد الصوت طبيعي جدااا

3. اشكرالمهندسين ايمن الفروماي .Tarek Elhadary

لمعرفة هذا العطل والمهندس طارق ارشدني للحصول علي هذا المتكاملة حيث لا
توجد عندي في محافظتي وتم احضارة من القاهرة والجهاز له فترة كبيرة عندي .

4. ..تم التسميه والتشغيل اقلع الجهاز من حالة الاستاندباي وعاد الصوت طبيعي

تقبلوا تحياتي اخوكم #سيدالغطريفي

لا تنسنوا الدعاء لي والي ابي وامي بالرحمه والمغفرة بظهر الغيب{ امانة }

*** تابعوني علي جروبي الغطريفي لصيانة الاجهزة الالكترونية

https://www.facebook.com/groups/1975478609361401/

***************************************************************************

عطل {عطل بروتكشن } وصوت ضعيف في تلفزيون توشيبا موديل : 25N7 XEL

عطل {عطل بروتكشن } وصوت ضعيف في تلفزيون توشيبا موديل : 25N7 XEL

 مراحل العطل :ـ

1. الجهاز لمبة البيان مضاءة ولا يوجد اقلاع والفولت علي الفيوز بالمنتصف 74 فولت وتم رفعة برضة 74 فولت {عطل بروتكشن }

2. بعدالاصلاح وجد الصوت ضعيف علي الثلاث سماعات .

مراحل الاصلاح :ـ

1.تم تغير المتكاملة Z801 HIC1015 اقلع الجهاز مباشرتنا وعاد الفولت الطبيعي 130 فولت .

2. بعد التشغيل وجد الصوت ضعيف تم تغيير المكثفات دون جدوي واخيرا تم نزع (3) ترانزستور Q607 & Q608 & Q609 عاد الصوت طبيعي جدااا

3. اشكرالمهندسين ايمن الفروماي .Tarek Elhadary

لمعرفة هذا العطل والمهندس طارق ارشدني للحصول علي هذا المتكاملة حيث لا توجد عندي في محافظتي وتم احضارة من القاهرة والجهاز له فترة كبيرة عندي .

4. ..تم التسميه والتشغيل اقلع الجهاز من حالة الاستاندباي وعاد الصوت طبيعي

تقبلوا تحياتي اخوكم #سيدالغطريفي

لا تنسنوا الدعاء لي والي ابي وامي بالرحمه والمغفرة بظهر الغيب{ امانة }

*** تابعوني علي جروبي الغطريفي لصيانة الاجهزة الالكترونية

https://www.facebook.com/groups/1975478609361401/

***************************************************************************

عطل فيرتكال ونقص في الصورة في تلفزيون ATA موديل 1432



  عطل فيرتكال ونقص في الصورة في تلفزيون ATA موديل 1432

مراحل العطل :ـ

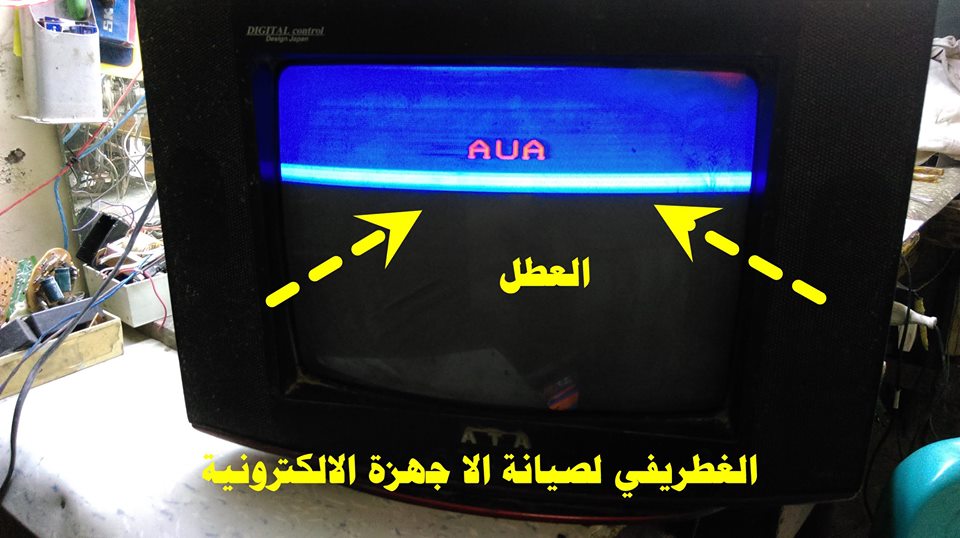

1. الجهاز يعطي خط منتصف ثم يترتفع الخط الي اعلي كم بالصورة المرفقة .
مراحل الاصلاح .

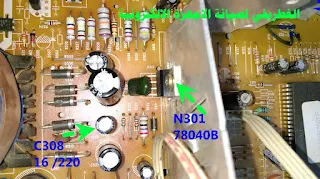

1. تم تغيير IC N301 78040B .
2. تم تغيير المكثف C308 16 /220 .
3 تم التسمية والتشغيل اشتغل الجهاز بدون اي مشاكل حسب الصور المرفقة .
تقبلوا تحياتي اخوكم #سيدالغطريفي
لا تنسنوا الدعاء لي والي ابي وامي بالرحمه والمغفرة بظهر الغيب{ امانة }
*** تابعوني علي جروبي الغطريفي لصيانة الاجهزة الالكترونية


https://www.facebook.com/groups/1975478609361401

***************************************************************

عطل فيرتكال ونقص في الصورة في تلفزيون ATA موديل 1432



  عطل فيرتكال ونقص في الصورة في تلفزيون ATA موديل 1432

مراحل العطل :ـ

1. الجهاز يعطي خط منتصف ثم يترتفع الخط الي اعلي كم بالصورة المرفقة .
مراحل الاصلاح .
1. تم تغيير IC N301 78040B .
2. تم تغيير المكثف C308 16 /220 .
3 تم التسمية والتشغيل اشتغل الجهاز بدون اي مشاكل حسب الصور المرفقة .
تقبلوا تحياتي اخوكم #سيدالغطريفي
لا تنسنوا الدعاء لي والي ابي وامي بالرحمه والمغفرة بظهر الغيب{ امانة }
*** تابعوني علي جروبي الغطريفي لصيانة الاجهزة الالكترونية


https://www.facebook.com/groups/1975478609361401

***************************************************************

عطل عدم اقلاع ونقص بالشاشة في تلفزيون توشيبا موديل : 20V3 XEL

 عطل في تلفزيون توشيبا موديل : 20V3 XEL

مراحل العطل :ـ
1. الجهاز لمبة البيان مضاءة وعند التشغيل تنطفي ولا يقلع الجهاز .
2.بعد الاصلاح وجد خطوط نقص في الشاشة من اعلي واسفل حسب الصورة .
مراحل الاصلاح :ـ
1. تم تغير المكثف المشهور في دائرة الباور بتوشيبا C864 50/100 .
2. دائما نقص الصورة في توشيبا من فوق واسفل مكثف بجوار العمليات .
3. تم تغير المكثفC191 50/0.47
4. تم الاستعانة بالمخطط لمعرفة هذا المكثف حيث لا يوجد مكثف يحمل كود الفيرتكال بجوار العمليات .
5.تم التسمية والتشغيل اقلع الجهاز وزالت نقص الشاشة من فوق واسفل حسب الصور المرفقة .
تقبلوا تحياتي اخوكم #سيدالغطريفي
لا تنسنوا الدعاء لي والي ابي وامي بالرحمه والمغفرة بظهر الغيب{ امانة }
*** تابعوني علي جروبي الغطريفي لصيانة الاجهزة الالكترونية
  https://www.facebook.com/groups/1975478609361401

***************************************************************

عطل عدم اقلاع ونقص بالشاشة في تلفزيون توشيبا موديل : 20V3 XEL

 عطل في تلفزيون توشيبا موديل : 20V3 XEL

مراحل العطل :ـ
1. الجهاز لمبة البيان مضاءة وعند التشغيل تنطفي ولا يقلع الجهاز .
2.بعد الاصلاح وجد خطوط نقص في الشاشة من اعلي واسفل حسب الصورة .
مراحل الاصلاح :ـ
1. تم تغير المكثف المشهور في دائرة الباور بتوشيبا C864 50/100 .
2. دائما نقص الصورة في توشيبا من فوق واسفل مكثف بجوار العمليات .
3. تم تغير المكثفC191 50/0.47
4. تم الاستعانة بالمخطط لمعرفة هذا المكثف حيث لا يوجد مكثف يحمل كود الفيرتكال بجوار العمليات .
5.تم التسمية والتشغيل اقلع الجهاز وزالت نقص الشاشة من فوق واسفل حسب الصور المرفقة .
تقبلوا تحياتي اخوكم #سيدالغطريفي
لا تنسنوا الدعاء لي والي ابي وامي بالرحمه والمغفرة بظهر الغيب{ امانة }
*** تابعوني علي جروبي الغطريفي لصيانة الاجهزة الالكترونية
