طريقة بسيطة في تنشيط اي شاشة عادية

  طريقة تنشيط اي شاشة عادية بهذة الطريقة البسيطة كم بالصور المرفقة

تم التنفيذ علي شاشة زور رفيع { سبع طرف }

1. نحضر كارتة بور رسيفر وناخذ منه دائرة البور { الدايوات + المكثف 450V47UF كم بالصورة المرفقة .
2. نركب علي المكثف 450/47 السالب سلك { الاسود }
3. نركب علي المكثف 450/47 الموجب سلك { الاخضر } .
4. نحصر لمبة ثلاجة 15 وات وناخذ السلك الاخضر ويوصل علي طرف اللمبة وناخذ الطرف الثاني { الاحمر } خروج . طريقة لمبة السريا .
5. اصبح عندنا طرفين سلك ألاسود من علي سالب المكثف والطرف الاحمر الخارج من لمبة الثلاجة موجب المكثف .
6. نحضر ادبتر من 6 فولت او 9 فولت كما بالشكل المرفق او الادبتر المتعدد الفولت 500MA .

7. اولا يتم تركيب خرج الادابتر طرف علي H1 والطرف الثاني علي H2 ويتم
التوصيل ادبتر بالكهرباء سوف تلاحظ انارة فتيل الشاشة ويتم ترك الانارة
فترة تترواح من 5 دقائق الي 10 دقائق لتسخين.
8.يتم توصيل الكهرباء علي كارتة بور الرسيفر ويتم تركة فترة حتي يتم شحن المكثف 450/47 .
9. ناخذ الطرف الاحمر الخارج من لمبة الثلاجة ونضعة علي ارضي الشاشة طرف رقم 4 GND
10. ناخذ السلك الاسود الموصل علي سالب المكثف 450/47 ويتم تفريغ شحنة المكثف علي الكاثود الضعيف ( KB & KR & KG )
11. ممكن رفع مايكرو فارد الخاص بالمكثف الي  450/100 .
12.الشاشة كان فاقدة اللون الازرق وللامانة نسيت اصورة قبل التنشيط ...

13. هام جدااااااااااااااااا🔽🔽

تم التعديل علي هذه الدائرة بوضع دايود واحد فقط جهد عالي ورفع عـ(4)ـدد دايود الموجودين علي كارتة الرسيفر وكذلك ملف الفلترة .... لتحصل علي نتيجة افضل .
تقبلوا تحياتي اخوكم #سيدالغطريفي
لا تنسنوا الدعاء لي والي ابي وامي بالرحمه والمغفرة بظهر الغيب{ امانة }
منتظر تعليقاتكم......

طريقة بسيطة في تنشيط اي شاشة عادية

  طريقة تنشيط اي شاشة عادية بهذة الطريقة البسيطة كم بالصور المرفقة
تم التنفيذ علي شاشة زور رفيع { سبع طرف }
1. نحضر كارتة بور رسيفر وناخذ منه دائرة البور { الدايوات + المكثف 450V47UF كم بالصورة المرفقة .
2. نركب علي المكثف 450/47 السالب سلك { الاسود }
3. نركب علي المكثف 450/47 الموجب سلك { الاخضر } .
4. نحصر لمبة ثلاجة 15 وات وناخذ السلك الاخضر ويوصل علي طرف اللمبة وناخذ الطرف الثاني { الاحمر } خروج . طريقة لمبة السريا .
5. اصبح عندنا طرفين سلك ألاسود من علي سالب المكثف والطرف الاحمر الخارج من لمبة الثلاجة موجب المكثف .
6. نحضر ادبتر من 6 فولت او 9 فولت كما بالشكل المرفق او الادبتر المتعدد الفولت 500MA .
7. اولا يتم تركيب خرج الادابتر طرف علي H1 والطرف الثاني علي H2 ويتم التوصيل ادبتر بالكهرباء سوف تلاحظ انارة فتيل الشاشة ويتم ترك الانارة فترة تترواح من 5 دقائق الي 10 دقائق لتسخين.
8.يتم توصيل الكهرباء علي كارتة بور الرسيفر ويتم تركة فترة حتي يتم شحن المكثف 450/47 .
9. ناخذ الطرف الاحمر الخارج من لمبة الثلاجة ونضعة علي ارضي الشاشة طرف رقم 4 GND
10. ناخذ السلك الاسود الموصل علي سالب المكثف 450/47 ويتم تفريغ شحنة المكثف علي الكاثود الضعيف ( KB & KR & KG )
11. ممكن رفع مايكرو فارد الخاص بالمكثف الي  450/100 .
12.الشاشة كان فاقدة اللون الازرق وللامانة نسيت اصورة قبل التنشيط ...
13. هام جدااااااااااااااااا🔽🔽
تم التعديل علي هذه الدائرة بوضع دايود واحد فقط جهد عالي ورفع عـ(4)ـدد دايود الموجودين علي كارتة الرسيفر وكذلك ملف الفلترة .... لتحصل علي نتيجة افضل .
تقبلوا تحياتي اخوكم #سيدالغطريفي
لا تنسنوا الدعاء لي والي ابي وامي بالرحمه والمغفرة بظهر الغيب{ امانة }
منتظر تعليقاتكم......

عطل بور في تلفزيون تليمصرموديل: CF-14E48Y ( 23 نظام )

تلفزيون تليمصرموديل: CF-14E48Y ( 23 نظام )
اعطال بالجملة في هذا الجهاز لكن الحمد لله تعالي وتوفيقه تم الاصلاح .
مظاهر العطل :ـ
1.الجهازضارب دائرة البور بالكامل .

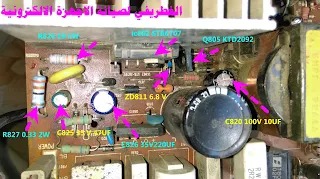

2.بعد تركيب دائرة البور تلاحظ انخفاض الفولت 110 الي 50 فولت ققط وكذلك وجود خطوط وعدم ظهور الصورة كما بالصورة المرفقة.
مراحل الاصلاح :ـ
1. تم تركيب فيوز3A .
2. تم تغير IC802 STR 6707 تم تركيب STR 6708
3. زنر ZD811 6.8 V {مهم جدااااااااا}
4. مقاومة R826 18 /1W
5. مقاومة R827 0.33 2W
6. ترانزستور Q805 KTD2092
7.مكثف C826 35V 220 UF
8.مكثف C825 35V 47
9.مكثف C820 100V 10UF10
10. تغير مقاومة الفيوزية FR 421 0.47 تم تركيب مقاومة 0.56 اوم.
11. تغيير مكثف C418 250V 10UF .
12 . سبب خلل عدم خروج الفولت 110 مضبوط هو المكثف C820 100V10UF

13. تم التسمية والتشغيل الحمد لله تعالي اقلع الجهاز بدون اي مشاكل وتم
التحميل عليه اكثر من ساعتين تشغيل دون اي مشاكل في قطع الغيار والفولت
ثابت ولاتوجد اي سخونة علي STR 6708 .
14. مهم جداااا عند تغير
STRالتاكد من تفريغ المكثف 300V وتغير من الخطوات 3 & 4 & 5 & 6
قبل التشغيل المقاومات والزنر وكذلك المكثف C820 .
تقبلوا تحياتي اخوكم #سيدالغطريفي
لا تنسنوا الدعاء لي والي ابي وامي بالرحمه والمغفرة بظهر الغيب{ امانة }

عطل بور في تلفزيون تليمصرموديل: CF-14E48Y ( 23 نظام )

تلفزيون تليمصرموديل: CF-14E48Y ( 23 نظام )
اعطال بالجملة في هذا الجهاز لكن الحمد لله تعالي وتوفيقه تم الاصلاح .
مظاهر العطل :ـ
1.الجهازضارب دائرة البور بالكامل .
2.بعد تركيب دائرة البور تلاحظ انخفاض الفولت 110 الي 50 فولت ققط وكذلك وجود خطوط وعدم ظهور الصورة كما بالصورة المرفقة.
مراحل الاصلاح :ـ
1. تم تركيب فيوز3A .
2. تم تغير IC802 STR 6707 تم تركيب STR 6708
3. زنر ZD811 6.8 V {مهم جدااااااااا}
4. مقاومة R826 18 /1W
5. مقاومة R827 0.33 2W
6. ترانزستور Q805 KTD2092
7.مكثف C826 35V 220 UF
8.مكثف C825 35V 47
9.مكثف C820 100V 10UF10
10. تغير مقاومة الفيوزية FR 421 0.47 تم تركيب مقاومة 0.56 اوم.
11. تغيير مكثف C418 250V 10UF .
12 . سبب خلل عدم خروج الفولت 110 مضبوط هو المكثف C820 100V10UF
13. تم التسمية والتشغيل الحمد لله تعالي اقلع الجهاز بدون اي مشاكل وتم التحميل عليه اكثر من ساعتين تشغيل دون اي مشاكل في قطع الغيار والفولت ثابت ولاتوجد اي سخونة علي STR 6708 .
14. مهم جداااا عند تغير STRالتاكد من تفريغ المكثف 300V وتغير من الخطوات 3 & 4 & 5 & 6 قبل التشغيل المقاومات والزنر وكذلك المكثف C820 .
تقبلوا تحياتي اخوكم #سيدالغطريفي
لا تنسنوا الدعاء لي والي ابي وامي بالرحمه والمغفرة بظهر الغيب{ امانة }
