الاعضاء الكرام

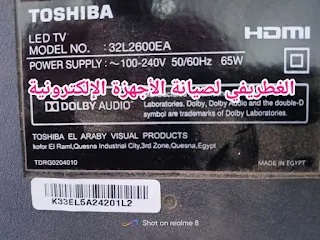

موضوع مهم جداااااا في تخفيض قيمة الفولت في الباك لايت هادروير وليس سوفت وير في شاشة توشيبا موديل : 32L2600EA
مراحل التخفيض :ــــ
1.الشاشة فاصلة صورة والصوت شغال { باك لايت } .
2.تم تغير طقم الباك لايت 2 مسطرة 6 ليد * 3 فولت توصيل توالي .
3.بعد التركيب وقياس الفولت وجد 44 فولت { 44 ÷ 12 ليد = 3.66 فولت لليد الواحد.
4.وحيث ان تنزيل الفولت من السرفيس تنزيل وهمي في بعض المين بورد حيث ترجع القيم الاساسية الي وضعة الطبيعي في ثلاث حالات وهي :
- فصل الشاشة عن الكهرباء .
- رفع الفلاشة لسحب السوفت
- عمل ضبط مصنع الي الشاشة .

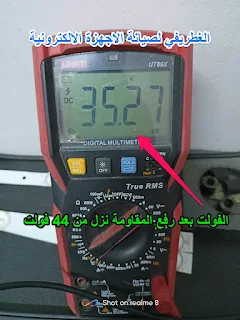

5.هنا تم رفع المقاومة R1B3 حسب الصورة المرفقة تم التشغيل هبط الفولت الي 35.27 فولت وهذا يعتبر فولت مثالي للحوض .
... تقبلوا تحياتي اخوكم #سيدالغطريفيلا تنسنوا الدعاء لي والي ابي وامي بالرحمه والمغفرة بظهر الغيب{ امانة }
