بسم الله الرحمن الرحيم
والصلاة والسلام علي رسولنا محمد صل الله عليه وسلم .

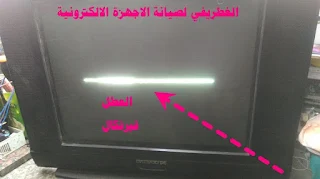

نظرا لوجود هذه IC تالفة من المنبع ولحصر العطل تم هذا التعديل بمعرفتي
تعديل علي IC 7848 وبدائلة التي تحتوي علي الايست وست رجول 8 - 9 -10
*****************************************************************
1. عندم ياتي لك جهاز وبها IC7848 غير المكثف C303 35V100UF وكذلك الدايود D301
2. يتم رفع IC7848 وقص الرجول 2 & 3 & 4 & 5 & 7 .من IC.
3. بعد القص يتم تركيب IC 7848 وبها الرجول التي لم تقص وهي 1 الارضي و 6 التغذية و 8 & 9 & 10 الخاصة بالايست وست .
4.ويتم تركيب الرجول . 8 & 9 & 10 كم هي علي الشاسية .
5. يتم وضع IC LA7845 علي المبرد الومنيوم وتركيب الرجول . & 2 & 3 & 4 & 5 & 7 بسلك خارجي علي الشاسية مكان رجول بالترتيب علي IC LA7848 .
6. يتم توصيل الرجل 1 من IC 7845 علي المقاومة R301 .
7. يتم توصيل الرجل 6 من IC 7845 علي المقاومة R302 .
8. يتم التسمية والتشغيل علي هذا الوضع وقياس الفولت علي الرجل رقم 6 من IC7845 يجب ان لا يتعدي 28 / 30 فولت .
مهم جداااا عندما يكون الفولت مرتفع يتم قطع من رجل اللاين المغذية 35 فولت وتغذية IC LA7845 من اللاين بلف سلك علي اللاين نلف ونقيس حتي نوصل الي 28 فولت او 30 فولت واقصي تحمل الي LA7845 هو40 فولت
9.اذا فتحت الصورة من الاجناب كويسة يترك الوضع كم هو بالسابق
10 . هذا التعديل ينفع عندما يكون الايست وست لم تحترق في LA7848
11 . وهذا التعديل كمان في الحكم علي IC LA7848 و بدائله عليه هل هي سليمة ام لا لكن مع اختلاف التركيب LA7845 سوف يتم ا لتركيب الرجول من 1 الي 7 علي الشاسية مباشرتنا بعد رفع LA7848 نهائي من علي الشاسية .
*****************************************************************
... تقبلوا تحياتي اخوكم #سيدالغطريفي
لا تنسنوا الدعاء لي والي ابي وامي بالرحمه والمغفرة بظهر الغيب{ امانة }
*************************************************************************
والصلاة والسلام علي رسولنا محمد صل الله عليه وسلم .
نظرا لوجود هذه IC تالفة من المنبع ولحصر العطل تم هذا التعديل بمعرفتي
تعديل علي IC 7848 وبدائلة التي تحتوي علي الايست وست رجول 8 - 9 -10
*****************************************************************
1. عندم ياتي لك جهاز وبها IC7848 غير المكثف C303 35V100UF وكذلك الدايود D301
2. يتم رفع IC7848 وقص الرجول 2 & 3 & 4 & 5 & 7 .من IC.
3. بعد القص يتم تركيب IC 7848 وبها الرجول التي لم تقص وهي 1 الارضي و 6 التغذية و 8 & 9 & 10 الخاصة بالايست وست .
4.ويتم تركيب الرجول . 8 & 9 & 10 كم هي علي الشاسية .
5. يتم وضع IC LA7845 علي المبرد الومنيوم وتركيب الرجول . & 2 & 3 & 4 & 5 & 7 بسلك خارجي علي الشاسية مكان رجول بالترتيب علي IC LA7848 .
6. يتم توصيل الرجل 1 من IC 7845 علي المقاومة R301 .
7. يتم توصيل الرجل 6 من IC 7845 علي المقاومة R302 .
8. يتم التسمية والتشغيل علي هذا الوضع وقياس الفولت علي الرجل رقم 6 من IC7845 يجب ان لا يتعدي 28 / 30 فولت .
مهم جداااا عندما يكون الفولت مرتفع يتم قطع من رجل اللاين المغذية 35 فولت وتغذية IC LA7845 من اللاين بلف سلك علي اللاين نلف ونقيس حتي نوصل الي 28 فولت او 30 فولت واقصي تحمل الي LA7845 هو40 فولت
9.اذا فتحت الصورة من الاجناب كويسة يترك الوضع كم هو بالسابق
10 . هذا التعديل ينفع عندما يكون الايست وست لم تحترق في LA7848
11 . وهذا التعديل كمان في الحكم علي IC LA7848 و بدائله عليه هل هي سليمة ام لا لكن مع اختلاف التركيب LA7845 سوف يتم ا لتركيب الرجول من 1 الي 7 علي الشاسية مباشرتنا بعد رفع LA7848 نهائي من علي الشاسية .
*****************************************************************
... تقبلوا تحياتي اخوكم #سيدالغطريفي
لا تنسنوا الدعاء لي والي ابي وامي بالرحمه والمغفرة بظهر الغيب{ امانة }
*************************************************************************
