هذا الموضوع منقول للامانة
من الاخ والصديق المهندس / احمد نور الدين
السلام عليكم اعضاء المجموعة المحترمين ،احببت ان اشارككم بهذا المنشور
والذي يخص كيفية فحص بوردة الشاشة او سوكت الشاشة او CRT واكتشاف
اعطالها.
طبعا كلنا نعلم ان دارة تكبير الصورة مع اشارة الالوان لها دور رئيسي في ظهور الصورة بالوانها الطبيعية على الشاشة من خلال. ترجمة وتكبير اشارات الالوان واشارة النصوع LUMINANCE المنتجة من طرف ايسي العمليات الذي قام بتحليل وتفكيك اشارة CVBS اي اشارة الفيديو واشارتي الفرق اللوني R-YوB-Y واشار ة التضمين OSC وفق نظام معين مثل نظام بال PAL او NTSC . وبوجود. دارات ال RS اي الكريستالات 4,33mhz و3,58mhz تم انتاج. اشارات الفرق اللوني G-Y انطلاقا من اشارتي الفرق اللوني B-Yو R-Y عن طريق دائرة المتريكس ودائرة المرآت المسمات عن الجمع والطرح، كل هذا لاجل اخراج اشارات الالوان الثلاثة التي تحمل نسب الالوان وفق صورة ذات معالم واضحة وطبعا لا يهمنا التدقيق في هذا الامر. فهذه نبذة فقط لنعرف ان دارة تكبير الصورة تتلقى ثلاث اشارات تسمى اشارات الفرق اللوني R-Y/B-Y/G-Yواشارة النصوع Y ومن خلال هذه الدارة يتم طرح الاشارات الثلاث من اشارة النصوع للحصول. على اشارات الصورة RGB. بعد عملية التكبير ليتم قدح. كاثودات الشاشة الثلاثة RGB. ولكي تقوم بوظيفتها يلزمها جهد ال180vdc ينتجه محول اللاين ، قادم من مرحلة الافقي
وطبعا دارات تكبير الصورة تتشابه في تصميمها مع بعض الاختلاف. ففيه دارة تحوي ترانزيستورات التكبير والتضمين مقسمة الى ثلاث دوائر تكبير لها نفس التصميم كل دارة خاصة بتكبير. اشارة لون معين وتحتاج الى تغذية. 9vاو 8v وفيه. دارة تكبير. اخرى تحوي ايسي تكبير الصورة هو من يقوم. بتكبير الاشارات الثلاث مع طرح. اشارة النصوع Y. فيكون الخرج. ثلاث اشارات RGB. ولا تحتاج هذه الدارة تغذية 9v اطلاقا ،اما باقي التصميم. فكله نفس.المبدأ. مع الاختلاف في القيم. وجودة الصنع.
اذن نفهم مما سبق ان هذه الدارات. لها مداخل الاشارات R-Y/B-Y/G-Y واشارة النصوع Y وتغذية 9v وجهد التضمين. ال 180vdc لقدح كاثودات الشاشة ، كذلك هذه الدارات تحوي ثلاث مقاومات حرارية يمر عبرها. جهد ال 180v لتغذية مجمعات ترانزيستورات الالوان الثلاثة RGB ويتم تضمين وتحميل الاشارات الثلاثة على هذا الجهد لقدح الكاثودات لانها. تحتاج لجهد عالي اكثر من 100v ، وطبعا جهد تغذية الكاثودات بهذا الجهد يمر عبر ثلاث مقاومات. عادة قيمها من 1,5k الى 3,3k والمشهور 2,7k اوم ،
اما اعطابها فمتعددة ومتنوعة ، ولكي يكون تشخيصنا سليم وطريقتنا في التصليح وفق منهجية منظمة ، نتبع الخطوات التالية
1/ اذا كان. الخلل صورة بيضاء تحوي خطوط العودة. نقوم بفحص جهد ال 180v عند المقاومات الحرارية الثلاثة.اذا كان مفقود ، نفحص التوصيلا ت واللحام على مستوى هذه الدارة وعلى مستوى.قسم الافقي. اي قسم اللاين وخاصة ارجل محول اللاين ونتتبع خط ال180V ونفحص دايود التقويم والمقاومة الفيوزية ومكثف 250v/10uf واذا كان الجهد موجود عند المقاومات الحرارية نفحص ترانزيستورات التكبير الثلاثة. ربما حالة شورت ، ونفحص كذلك . كاثودات الشاشة كلها ربما يوجد شورت ايضا. او مقبس الكاثودات لا نستبعده فعادة يتأثر بالحرارة. ويتسبب بعمل شورت اذا تاكدنا من ان كل شيئ سليم. نتحول الى بوردة الشاسيه. ونفحص الدايودات الثلاثة احتمال دارة قصر. ، او نقوم بشحن الميموري اي الEP-ROM. واذا مازال الخلل قائما فاكيد ايسي العمليات ،

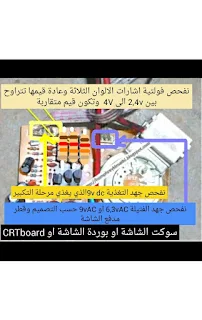

2/ اذا كان الخلل عبارة عن صورة ضعيفة وباهتة او لون غالب على لون لا نتسرع بتغيير القطع نفحص اللحام. اولا. على مستوى بوردة السكرين ونفحص جهد الفتيلة. ومقاومتها الفيوزية. وبعدها نتاكد ان الشاشة سليمة. سواءا بتجريبها باخرى او من خلال عزل كاثودات ال RGB. الثلاثة ونقوم بتلميسها مع الارضي بمقاومة 10k اوم بالترتيب ونرى مستوى سطوع الالوان على الشاشة اذا كان قوي ومتساوي تقريبا. اذن الشاشة سليمة. واذا كان غير ذالك فالخلل في الشاشة ، اما اذا تأكدنا من الشاشة نقوم بفحص جهد ال 180 ونفحص مكثفه ودايوده ، ونغير الترانزيستورات الثلاثة. بلا فحص ولا قياس لانها تأثرت بعامل الحرارة. وفقدت خواصها وبعدها نفحص المقاومات والدايودات والقطع الاخرى ، ونفحص. كذلك الدايودات. الموجودة بالقرب من ايسي العمليات والموصولة مع خطوط اشارات الالوان ونفحص المقاومات الموصولة معها كذلك كما في الصورة
3/ نفحص خط ال ABL. كذلك لانه يسبب العتمة. وعدم وضوح الصورة مثل المقاومة 1kاوم. والزينرات والمكثف السيراميكي ،
4/ نغير ترانزيستورات تنظيم الجهد C2383 الخاصة. بانتاج جهدي التغذية 8V و 5v الذي يتغذى عليهما ايسي العمليات لاخراج. اشارات الالوان الثلاثة والقيام بالوظائف الاخرى. لان. من بين اعطالها ضعف الالوان وبهتان الصورة
5 / نفحص جهد المغذي للكاثودات الثلاثة. نجده يترواح عادة ما بين 100v. الى 140v وكذلك نفحص جهد الاشارات القادمة من ايسي العمليات. نجد. قيمه تتراوح مابين 2,4v. الى 4v وطبعا. الافضل الفحص بجهاز الاسيلسكوب ان وجد ،
6/ عدم وصول. اشارات الالوان الى دارة تكبير الصورة مع الالوان تتسبب في عدم ظهور الصورة وتكون الشاشة مظلمة. بالرغم من. اضاءة الفتيلة. ووجود جهد السكرين G2 وهذا الخلل. اما بسبب الميموري او ايسي العمليات. فلننتبه لذلك ،

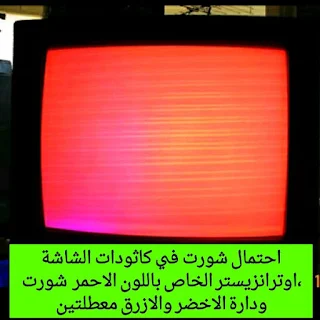

7/ اذا ظهرت الصورة مائلة. الى لون معين مع وجود خطوط العودة معناه انه يوجد خلل في دارة تكبير احد الالوان ، فنفحص. قطع هذا الجزء من الدارة ،
8. بالنسبة. لدارة تكبير. الصورة التي تحوي ايسي الصورة غالبا اعطابها من الايسي وله عطلين مشهورين ، احدها. صورة مظلمة. سوداء مع وجود. جهد ال 180v. والعطب الاخر. يكون في حالة شورت. فيتسبب بحرق مقاومة.جهد ال 180v. وتكون. اعراض الخلل. شاشة بيضاء. تحوي خطوط العودة ،
هذه عموما. اعطاب. دارة التكبير وصيانتها ، فقط. كملاحظة. اذا كانت البوردة. عليها اثار سواد واحتراق على مستوى. ترانزيستورات التكبير، علينا ان نزيل هذا السواد فماهو الا كربون. محترق. يتسبب بوجود مقاومة. تفسد عمل الدارة كگل .
