عطل خبيث في شاسية صيني مركب علي تلفزيون جولدستار .
مراحل العطل :ــــ

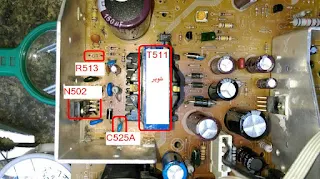

1. الجهاز فاصل بورنهائي تم فتح الجهاز وجد المكثف السراميكي C435 بقيمة 103J 1.6KV والمكثف C441 بقيمة 400V 330NJ والبفة C436 بقيمة 471 2K7 منفجرة .
2. وجد STR.W655A رقم N502 وكذلك المقاومة R513 بقيمة 220 اوم وكذلك البفة رقم C525A بقيمة 471.2KV شورت
مراحل الاصلاح : ــــ
1. تم تغير كل المشار اليه بعالية وتشغيل الجهاز لم يشتغل الجهاز .
2. تم مراجعة كل ما في دائرة البور من مكثف ودايود و زنر كلة تمام .
3.تم نزع STR.W6553A وتركيب دائرة بور خارجية الوضع كم هو وتلاحظ وجود فولت علي رجل رقم 8 في الشوبر 90 فولت ومن المفروض ان يكون 300 فولت .
4.الاتجاة ان يكون الشوبر محروق بسبب تسريب الضغط العالي من المكثف السراميكي الي ارضي البور الي البفة رقم C525A الي رجل 8 بالشوبر مما ادي الي حرق الشوبر { من النادر اين يكون الشوبر محروق } .
5. تم نزع الشوبر وتركيب شوبر من شاسية صيني قديم .
6. وتركيب دائرة البور الخارجية وتم قياس الفولت علي الرجل رقم 8 المفاجئة هي وجود 300 فولت مما يؤكد ان الشوبر كان محروق .
7. تم تشغيل الجهاز اقلع الجهاز الحمد لله وفضلة .
. تقبلوا تحياتي اخوكم الهاوي #سيدالغطريفي
