كما وعدتكم دائما بالاعطال المصورة
عطل في تلفزيون توشيبا موديل : 16K3XEL
مراحل العطل :ـ
1. لمبة البيان غير مضاءة .
2. لمبة البيان تنور ثواني وتنطفي .
3. لمبة البيان تنور دون الاقلاع { استاندباي }
مراحل الاصلاح : ـ

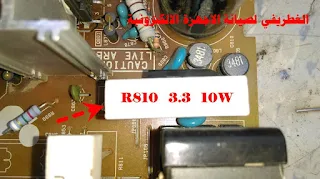

1. العطل الاول تم الكشف علي مكونات دخول 220 فولت وجد المقاومة الخزفية { الاسمنتية } محروقة R810 3.3 10 W تم التغير .
2. العطل الثاني بعد تغيير R810 المقاومة تنورلمبة البيان ثواني وتنطفي تم تغيير المكثف C864 50/100 اشتغلت لمبة البيان دون اقلاع .
3. في مثل هذه الحالات وكم ذكرت في كل اعطالي قياس الفولت علي فيوز 110
فولت F470 وقياس الفولت مع اعطاء نبضة التشغيل { ريموت او البرسات } اذا
وجد 75 فولت تأكد 100% ان العطل في دائرة الفيرتكال .

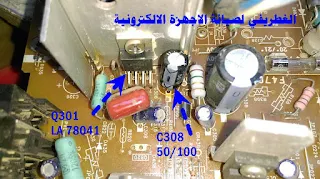

4. تم تغيير Q301 LA78041 وكذلك معه المكثف { هام جدااا }C308 35/100 .
5.. تم التسمية والتشغيل اقلع الجهاز من حالة الاستاندباي واسف علي الاطالة
لكن حبيت اشرح خطوات الاصلاح كل مرحلة لوحدة حتي يتم الاصلاح وتعم الفائدة
للجميع .
6. تقبلوا تحياتي اخوكم #سيدالغطريفي
